1、母線槽安裝做法
基本要求
(1)母線槽水平敷設時支架間距不應大于2m，當母線轉彎時，在其兩側500mm處采用支架固定，母線槽每隔30m設置一個固定支架。

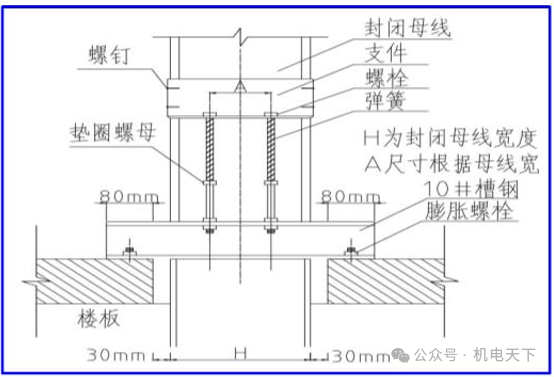

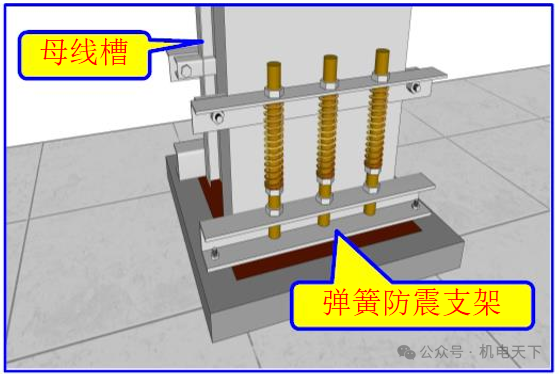

(2)母線槽垂直敷設時，樓板處采用專用彈簧防震支架，垂直敷設支架間距小于2.5m，當母線槽進入盒、箱及末端時增加支架固定。
(3)母線槽支架應安裝牢固、無明顯扭曲，采用金屬吊架固定時應有防晃支架，配電母線槽的圓鋼吊架直徑不得小于8mm，照明母線槽的圓鋼吊架直徑不得小于6mm。
(4)母線槽直線敷設長度超過80m時，每50～60m設置伸縮節，經過變形縫處應采用電纜或其它軟連接。
母線槽安裝做法
(5)母線槽段與段的連接口不應設置在穿越樓板或墻體處。
(6)母線槽不宜安裝在水管正下方。
(7)母線應于外殼同心，允許偏差應為±5mm。
(8)每段母線槽的金屬外殼間應連接可靠，且母線槽全長與保護導體可靠連接不應少于2處。
(9)分支母線槽的金屬外殼末端應與保護導體可靠連接。
(10)母線槽與配電柜、電氣設備連接時接線相序應一致。
2 母線槽封堵做法
基本要求
(1)母線槽上無插接部位的插接口及母線端部應用專用封板封堵。

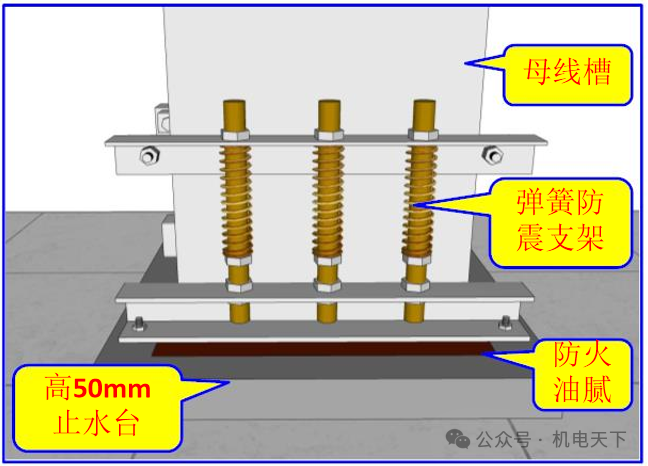

(2)母線槽穿樓板處孔洞四周應設置高度為50mm及以上的防水臺，并應采取防火封堵措施。

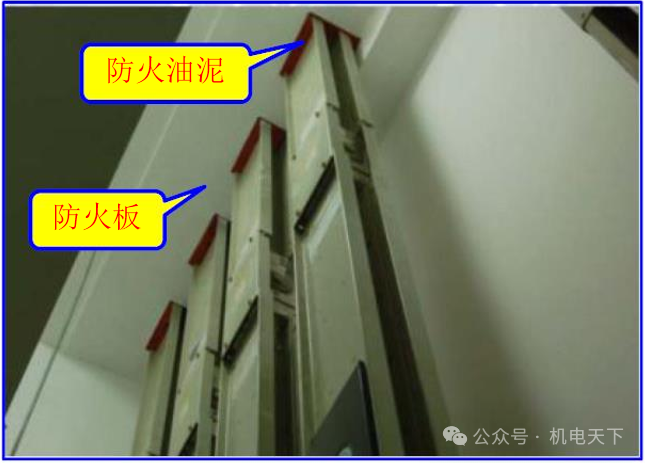

(3)母線槽安裝完成后樓板上下需做防火處理，用防火板固定，母線槽內應用防火包、防火泥封堵塞實。
母線槽封堵做法 |
